690V rack mount ενεργό αρμονικό φίλτρο

Ψάχνετε για ένα ενεργό αρμονικό φίλτρο 690V rack; Η Geya προσφέρει λύσεις υψηλής ποιότητας με υψηλή απόδοση και αξιοπιστία. Αποκτήστε ένα ολοκληρωμένο απόσπασμα προσαρμοσμένο στις ανάγκες σας και ενισχύστε την αποτελεσματικότητα του συστήματός σας. Επικοινωνήστε μαζί μας τώρα για την καλύτερη τιμολόγηση και εξαιρετική υποστήριξη μετά την πώληση. Δράστε γρήγορα για να ενισχύσετε την παραγωγικότητά σας σήμερα!

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το ενεργό αρμονικό φίλτρο 690V rack (AHF) παρέχει προηγμένη αρμονική μετριασμό για συστήματα ισχύος υψηλής τάσης (690V ± 20%). Αυτή η μονάδα τοποθετημένη στο ράφι χρησιμοποιεί έναν πυρήνα ψηφιακού ελέγχου DSP+CPLD και τοπολογία τριών επιπέδων για ακριβή αρμονική αποζημίωση μέχρι την 50η αρμονική. Με την ικανότητα ρεύματος 100Α, αντιμετωπίζει αποτελεσματικά την αρμονική παραμόρφωση και την τριφασική ανισορροπία. Ο αρθρωτός σχεδιασμός υποστηρίζει παράλληλη σύνδεση για αυξημένη χωρητικότητα και απλοποιημένη συντήρηση. Η αναγκαστική ψύξη αέρα εξασφαλίζει αξιόπιστη λειτουργία. Το ενεργό αρμονικό φίλτρο 690V Rack Mount παρέχει ισχυρή διαχείριση ποιότητας ισχύος για απαιτητικά βιομηχανικά περιβάλλοντα.

Περιγραφή μοντέλου:

ΓΥ	Αχ	0.69	100α	/	4L	R
Επιχειρηματικός κωδικός	Ενεργό αρμονικό φίλτρο	Επίπεδο τάσης 0,69: 690V ± 20%	Ονομαστική χωρητικότητα (KVAR) 100A		3L: τριών φάσεων τριών φάσεων 4L: Τρι-φάση τεσσάρων καλωδίων	R: Rack Mount

Χαρακτηριστικά:

● Χρησιμοποιήστε DSP+CPLD Όλος ο πυρήνας ψηφιακού ελέγχου, η τεχνολογία τοπολογίας τριών επιπέδων, ο προηγμένος αλγόριθμος ανίχνευσης αρμονικών και η στρατηγική ελέγχου PWM για να επιτευχθεί ακριβής αποζημίωση του αρμονικού ρεύματος.
● Η υιοθέτηση του αρθρωτού σχεδιασμού, ο οποίος διευκολύνει την παράλληλη σύνδεση πολλαπλών μονάδων, καταλαμβάνει λίγο χώρο και είναι εύκολο να διατηρηθεί.
● Ο δομικός σχεδιασμός ανεξάρτητων αεραγωγών και ανεξάρτητων αποθηκών εξασφαλίζει τη σταθερή λειτουργία του εξοπλισμού.
● Μπορεί να φιλτράρει αρμονικές σε ένα ευρύ φάσμα αρμονικών, από 2 έως 50 αρμονικές, και να λύσει το πρόβλημα της τριφασικής ανισορροπίας ταυτόχρονα.
● Ο ρυθμός αρμονικού φιλτραρίσματος είναι υψηλός. Εάν το επιτρέπει η χωρητικότητα, ο ρυθμός φιλτραρίσματος αρμονικού ρεύματος μπορεί να φθάσει το 95%. Ρυθμίστε την παραγωγή περιορισμού του ρεύματος 100% για να εξασφαλίσετε τη μακροπρόθεσμη σταθερή λειτουργία του εξοπλισμού.

Εφαρμογές:

690V Rack Mount Active Harmonic Filters είναι ζωτικής σημασίας για τη διατήρηση της ποιότητας της ισχύος και της απόδοσης του εξοπλισμού σε συστήματα ισχύος υψηλής τάσης:

● Βαρύ βιομηχανικές εφαρμογές:Μετρητής αρμονικών που παράγονται από μεγάλες μεταβλητές μονάδες συχνότητας (VFDs), ανορθωτές και άλλα μη γραμμικά φορτία σε συστήματα υψηλής τάσης.
● Εξόρυξη και πετρέλαιο και φυσικό αέριο:Εξασφαλίζοντας την αξιόπιστη λειτουργία του κρίσιμου εξοπλισμού σε σκληρά περιβάλλοντα με διανομή ισχύος υψηλής τάσης.
● Ενσωμάτωση ανανεώσιμων πηγών ενέργειας:Η σταθεροποιητική ισχύς από τις ανανεώσιμες πηγές ενέργειας υψηλής τάσης που συνδέονται με το δίκτυο.
● Κέντρα δεδομένων και κρίσιμη υποδομή:Προστασία ευαίσθητου εξοπλισμού και διατήρηση της ποιότητας ισχύος σε περιβάλλοντα κέντρου δεδομένων υψηλής τάσης.

690V rack mount ενεργά αρμονικά φίλτρα προσφέρουν αποτελεσματική αρμονική μετριασμό για βελτιωμένη ποιότητα ισχύος σε εφαρμογές υψηλής τάσης.

690V Rack Mount Active Harmonic Filter

Τεχνικές παράμετροι:

	Σειρά 220V	Σειρά 380V	Σειρά 500V		Σειρά 690V
Υψόμετρο	<2000μ, πάνω από 2000m, dreater σύμφωνα με το GB/T3859.2
Θερμοκρασία περιβάλλοντος	-20 ～+50 ℃
Σχετική υγρασία	≤90%, δεν υπάρχει συμπύκνωση στην επιφάνεια όταν η μηνιαία ελάχιστη θερμοκρασία είναι 25 ℃
Επίπεδο ρύπανσης	Επίπεδο ΙΙΙ παρακάτω
Τάση λειτουργίας	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Συχνότητα εργασίας	50Hz ± 5%
Ρεύμα αντιστάθμισης	25α	25/50/75/100/150Α	100α		100α
Δομή πλέγματος	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Αριθμός μονάδων συνδεδεμένο παράλληλα	Ευνοϊκός
Συνολική απόδοση μηχανής	≥97%
Δομή πλέγματος	32kHz	16KHz	12.8kHz		12.8kHz
Φάσμα αποζημίωσης	2 ～ 50 φορές, ο ρυθμός αποζημίωσης είναι ρυθμιζόμενος
Επιλογή λειτουργίας	Αντιδραστική δύναμη	Αντιδραστική ισχύ, αντιδραστική ισχύ + ασυμμετρία
Αντιδραστική δύναμη ποσοστό αποζημίωσης	≥95%	> 92%
Ουδέτερο φιλτράρισμα ικανότητα		Η ικανότητα φιλτραρίσματος ουδέτερης γραμμής είναι 3 φορές αυτή της ικανότητας φιλτραρίσματος φάσης
Πλήρης χρόνος απόκρισης	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Θόρυβος	≤60dB	≤60dB		≤65dB	≤65dB
Μέθοδος ελέγχου	Διεπαφή 2-Way RS485 (υποστηρίζει GPRS/WIFI)
Προστασία	Υπερφόρτωση, υπερσύνδεση λογισμικού/υλικού, υπέρταση και υποτιμητική ηλεκτρική ενέργεια, βλάβη, υπερβολή, προστασία από ανωμαλίες συχνότητας κ.λπ.	Υπερφόρτωση, υπερσύνδεση λογισμικού/υλικού, υπέρταση και υπο -τύχη του πλέγμα
Μέθοδος εγκατάστασης	Ράφι/τοίχο		Ράφι
Εισερχόμενος	Πίσω εισερχόμενο (τύπος rack) 、 Άνω εισερχόμενη (τοίχο-τοποθετημένο)		Πίσω εισερχόμενη γραμμή
Επίπεδο προστασίας	IP20

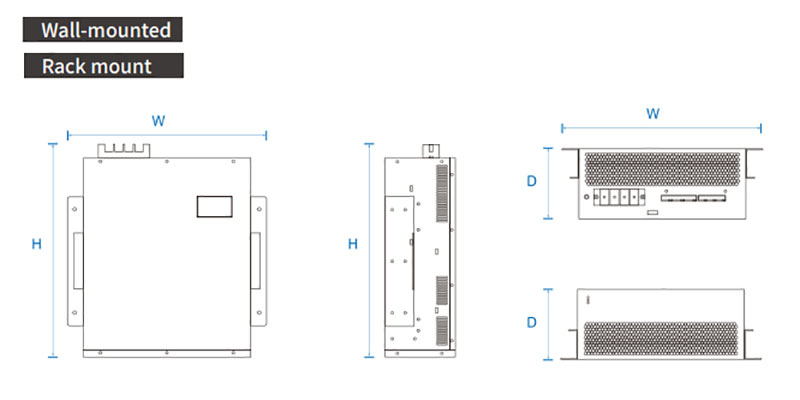

Μοντέλο και προδιαγραφές:

690V Rack Mount Active Harmonic Filter

Αριθμός μοντέλου	Αξιολογημένο ρεύμα (α)	Τάση συστήματος (v)	Διαστάσεις (dwh)	Μέθοδος ψύξης
GY APF-0.22-25A/2L-R/W	25	220	220330160mm	Αναγκαστική ψύξη αέρα
GY APF-0.4-25A/4L-R/W	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W	100	690 ± 20%	495675275mm
