Τριφασικό ενεργό αρμονικό φίλτρο τεσσάρων καλωδίων

Αγοράστε το τελευταίο τριών φάσεων με τετράπλευρο ενεργό αρμονικό φίλτρο από το Geya, σχεδιασμένο με προηγμένη τεχνολογία και υλικά υψηλής ποιότητας. Αυτή η λύση αιχμής προσφέρει ακριβή άμβλυνση αρμονικών, υψηλή απόδοση φιλτραρίσματος και δυνατότητες φιλτραρίσματος ουδέτερης γραμμής, καθιστώντας την ιδανική για απαιτητικές εφαρμογές. Ιδανικό για βιομηχανίες που απαιτούν ανώτερη ποιότητα ενέργειας. Επικοινωνήστε μαζί μας τώρα για να αγοράσετε και να βελτιώσετε την απόδοση του συστήματός σας!

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το τριφασικό ενεργό αρμονικό φίλτρο τεσσάρων καλωδίων (AHF) προσφέρει προηγμένη αρμονική άμβλυνση και βελτίωση της ποιότητας της ισχύος για τριφασικά συστήματα τεσσάρων συρμάτων. Χρησιμοποιώντας ψηφιακό έλεγχο DSP+CPLD και τοπολογία τριών επιπέδων, παρέχει ακριβή αντιστάθμιση αρμονικού ρεύματος. Τα βασικά χαρακτηριστικά περιλαμβάνουν ένα ευρύ αρμονικό εύρος φιλτραρίσματος (2η έως 50η), υψηλό ρυθμό φιλτραρίσματος (έως 95%), αρθρωτό σχεδιασμό για κλιμάκωση και δυνατότητα φιλτραρίσματος ουδέτερης γραμμής. Διατίθεται σε διάφορες βαθμολογίες ρεύματος (25A έως 150A) και επίπεδα τάσης (220V έως 690V), το AHF εξασφαλίζει σταθερή και αποτελεσματική λειτουργία σε απαιτητικά περιβάλλοντα.

Περιγραφή μοντέλου:

ΓΥ	Αχ	0.4	50α	/	4L	W
Επιχειρηματικός κωδικός	Ενεργό αρμονικό φίλτρο	Επίπεδο τάσης 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20%	Ονομαστική χωρητικότητα (KVAR) 25/50/75/100/150Α		4L: Τρι-φάση τεσσάρων καλωδίων	W: τοίχο τοποθετημένο

Χαρακτηριστικά:

● Χρησιμοποιήστε DSP+CPLD Όλος ο πυρήνας ψηφιακού ελέγχου, η τεχνολογία τοπολογίας τριών επιπέδων, ο προηγμένος αλγόριθμος ανίχνευσης αρμονικών και η στρατηγική ελέγχου PWM για να επιτευχθεί ακριβής αποζημίωση του αρμονικού ρεύματος.
● Η υιοθέτηση του αρθρωτού σχεδιασμού, ο οποίος διευκολύνει την παράλληλη σύνδεση πολλαπλών μονάδων, καταλαμβάνει λίγο χώρο και είναι εύκολο να διατηρηθεί.
● Ο δομικός σχεδιασμός ανεξάρτητων αεραγωγών και ανεξάρτητων αποθηκών εξασφαλίζει τη σταθερή λειτουργία του εξοπλισμού.
● Μπορεί να φιλτράρει αρμονικές σε ένα ευρύ φάσμα αρμονικών, από 2 έως 50 αρμονικές, και να λύσει το πρόβλημα της τριφασικής ανισορροπίας ταυτόχρονα.
● Ο ρυθμός αρμονικού φιλτραρίσματος είναι υψηλός. Εάν το επιτρέπει η χωρητικότητα, ο ρυθμός φιλτραρίσματος αρμονικού ρεύματος μπορεί να φθάσει το 95%. Ρυθμίστε την παραγωγή περιορισμού του ρεύματος 100% για να εξασφαλίσετε τη μακροπρόθεσμη σταθερή λειτουργία του εξοπλισμού.

Εφαρμογές:

Τα τριφασικά ενεργά αρμονικά φίλτρα που έχουν τοποθετηθεί τεσσάρων συρμάτων είναι απαραίτητα για τη διατήρηση της ποιότητας της ισχύος σε διάφορες εφαρμογές:

● Κέντρα δεδομένων:Διαφύλαξη ευαίσθητο εξοπλισμό και εξασφάλιση της αδιάκοπης λειτουργίας.
● Νοσοκομεία:Παρέχοντας καθαρή και αξιόπιστη ισχύ για κρίσιμα ιατρικά συστήματα.
● Βιομηχανικά περιβάλλοντα:Ενίσχυση της ποιότητας και της αποτελεσματικότητας της ισχύος στην παραγωγή πετροχημικών, φαρμακευτικών, χάλυβα και ημιαγωγών.
● Κλωστοϋφαντουργικά προϊόντα και ελαφριά βιομηχανία:Ελαχιστοποιώντας την αρμονική παραμόρφωση και τη βελτίωση της λειτουργικής αποτελεσματικότητας.
● Σύστημα ανανεώσιμων πηγών ενέργειας:Διευκόλυνση σταθερής σύνδεσης πλέγματος των ανανεώσιμων πηγών ενέργειας.

Τα τριφασικά ενεργά αρμονικά φίλτρα αρμονικών τεσσάρων συρμάτων παρέχουν μια ισχυρή και προσαρμόσιμη λύση για τη βελτιστοποίηση της ποιότητας ισχύος σε ένα ευρύ φάσμα εφαρμογών.

Three-phase Four-wire Wall-mounted Active Harmonic Filter

Τεχνικές παράμετροι:

	Σειρά 220V	Σειρά 380V	Σειρά 500V		Σειρά 690V
Υψόμετρο	<2000μ, πάνω από 2000m, dreater σύμφωνα με το GB/T3859.2
Θερμοκρασία περιβάλλοντος	-20 ～+50 ℃
Σχετική υγρασία	≤90%, δεν υπάρχει συμπύκνωση στην επιφάνεια όταν η μηνιαία ελάχιστη θερμοκρασία είναι 25 ℃
Επίπεδο ρύπανσης	Επίπεδο ΙΙΙ παρακάτω
Τάση λειτουργίας	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Συχνότητα εργασίας	50Hz ± 5%
Ρεύμα αντιστάθμισης	25α	25/50/75/100/150Α	100α		100α
Δομή πλέγματος	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Αριθμός μονάδων συνδεδεμένο παράλληλα	Ευνοϊκός
Συνολική απόδοση μηχανής	≥97%
Δομή πλέγματος	32kHz	16KHz	12.8kHz		12.8kHz
Φάσμα αποζημίωσης	2 ～ 50 φορές, ο ρυθμός αποζημίωσης είναι ρυθμιζόμενος
Επιλογή λειτουργίας	Αντιδραστική δύναμη	Αντιδραστική ισχύ, αντιδραστική ισχύ + ασυμμετρία
Αντιδραστική δύναμη ποσοστό αποζημίωσης	≥95%	> 92%
Ουδέτερο φιλτράρισμα ικανότητα		Η ικανότητα φιλτραρίσματος ουδέτερης γραμμής είναι 3 φορές αυτή της ικανότητας φιλτραρίσματος φάσης
Πλήρης χρόνος απόκρισης	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Θόρυβος	≤60dB	≤60dB		≤65dB	≤65dB
Μέθοδος ελέγχου	Διεπαφή 2-Way RS485 (υποστηρίζει GPRS/WIFI)
Προστασία	Υπερφόρτωση, υπερσύνδεση λογισμικού/υλικού, υπέρταση και υποτιμητική ηλεκτρική ενέργεια, βλάβη, υπερβολή, προστασία από ανωμαλίες συχνότητας κ.λπ.	Υπερφόρτωση, υπερσύνδεση λογισμικού/υλικού, υπέρταση και υπο -τύχη του πλέγμα
Μέθοδος εγκατάστασης	Ράφι/τοίχο		Ράφι
Εισερχόμενος	Πίσω εισερχόμενο (τύπος rack) 、 Άνω εισερχόμενη (τοίχο-τοποθετημένο)		Πίσω εισερχόμενη γραμμή
Επίπεδο προστασίας	IP20

Μοντέλο και προδιαγραφές:

Three-phase Four-wire Wall-mounted Active Harmonic Filter

Μοντέλα

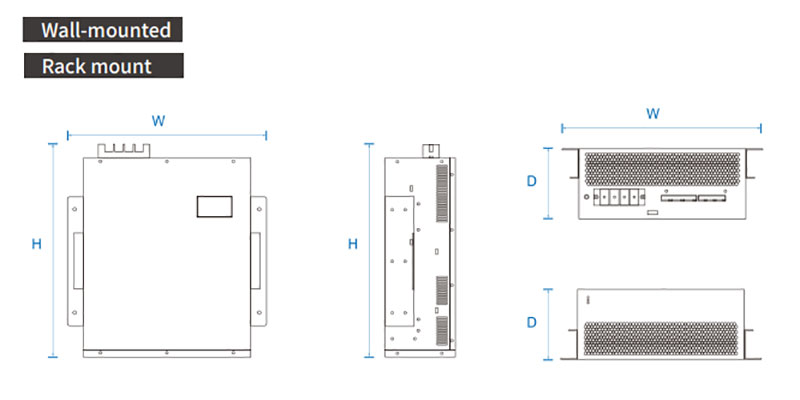

Αριθμός μοντέλου	Αξιολογημένο ρεύμα (α)	Τάση συστήματος (v)	Διαστάσεις (dwh)	Μέθοδος ψύξης
GY APF-0.22-25A/2L-R/W	25	220	220330160mm	Αναγκαστική ψύξη αέρα
GY APF-0.4-25A/4L-R/W	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W	100	690 ± 20%	495675275mm
